Типы конденсаторов, их характеристики и выбор для различных схем — это базовые знания для каждого работающего с электроникой. В этой статье кратко рассмотрим основные типы конденсаторов, их параметры и советы, как правильно выбрать нужный вариант для схемы.

1. Что такое конденсатор?

Конденсатор — это компонент, накапливающий электрический заряд и способный кратковременно сохранять энергию. Основные параметры:

• Емкость (µF, nF, pF) — количество заряда, которое может накопить конденсатор.
• Рабочее напряжение — максимально допустимое напряжение без пробоя.
• Допуск — отклонение емкости от номинала.
• ESR — внутреннее сопротивление, влияющее на нагрев и потери.
• Температурный коэффициент — стабильность работы при изменении температуры.

2. Основные типы конденсаторов

1. Керамические конденсаторы — малые, дешевые, стабильные. Подходят для высокочастотных схем. Недостаток — ограниченная емкость.
2. Электролитические конденсаторы — большие емкости, используемые в фильтрах питания. Недостатки – высокая ESR, полярность.
3. Пленочные конденсаторы — стабильные, долговечные, без полярности. Используются в аудио-точных схемах.
4. Танталовые конденсаторы — компактны, стабильны, но чувствительны к перенапряжению.
5. Суперконденсаторы — большие емкости для энергозапаса, ограниченное напряжение.

3. Как выбрать конденсатор

Советы для правильного выбора:

• Выбирайте рабочее напряжение с запасом в 1,5–2 раза выше рабочего.
• Для высоких частот подходят керамические или пленочные конденсаторы.
• В схемах питания используйте электролитические большой емкости.
• Для стабильности сигнала — пленочные или NP0-керамические.
• Комбинируйте типы: электролитический + керамический для фильтрации различных частот.

4. Применение в схемах

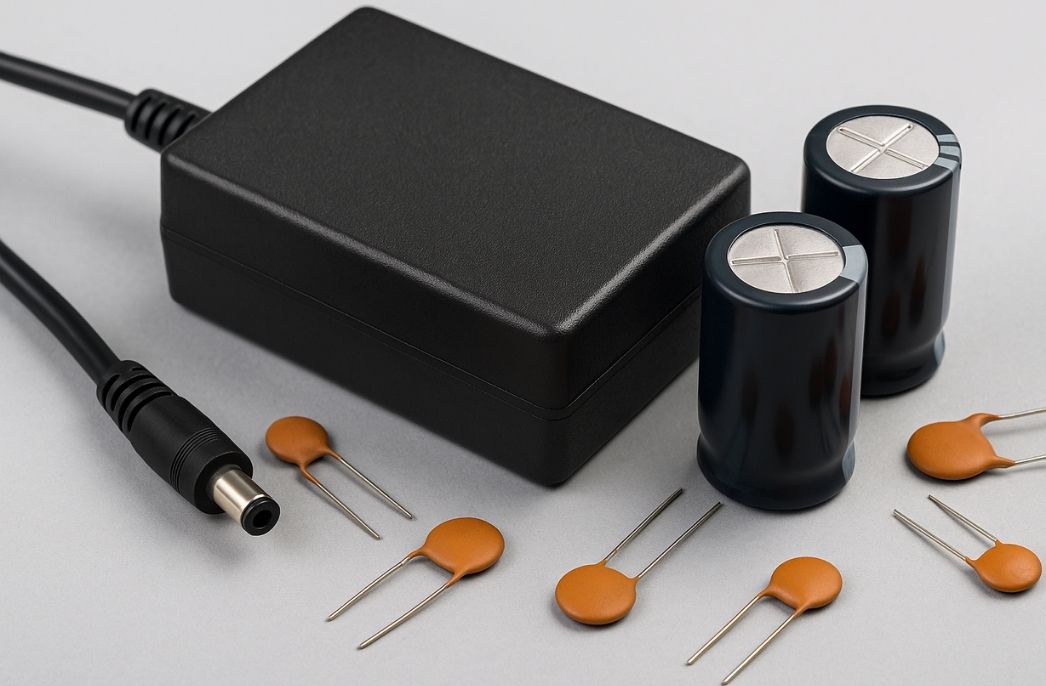

1. Блок питания — электролитические для сглаживания, керамические для шумоподавления.
2. Аудио — пленочные для стабильности и минимальных искажений.
3. Высокочастотные цепи — керамические малых емкостей.
4. Таймеры — стабильные пленочные или NP0-керамические.
5. Буферные схемы — суперконденсаторы или большие электролиты.

5. Практические советы

• Не превышайте номинальное напряжение.
• Не забывайте о полярности в электролитических конденсаторах.
• Следуйте старению и заменяйте через 3–5 лет.
• В прототипах удобно иметь набор конденсаторов различных типов и номиналов.

Подводя итоги, знания о типах конденсаторов, их характеристике и выбор. Выбирайте качественные керамические, электролитические, пленочные или танталовые конденсаторы в зависимости от задачи.
