Типи конденсаторів, їх характеристики та вибір для різних схем — це базові знання для кожного, хто працює з електронікою. У цій статті коротко розглянемо основні типи конденсаторів, їх параметри та поради, як правильно обрати потрібний варіант для схеми.
1. Що таке конденсатор
Конденсатор — це компонент, який накопичує електричний заряд і здатний короткочасно зберігати енергію. Основні параметри:
- Місткість (µF, nF, pF) — кількість заряду, яку може накопичити конденсатор.
- Робоча напруга — максимально допустима напруга без пробою.
- Допуск — відхилення місткості від номіналу.
- ESR — внутрішній опір, що впливає на нагрів і втрати.
- Температурний коефіцієнт — стабільність роботи при зміні температури.

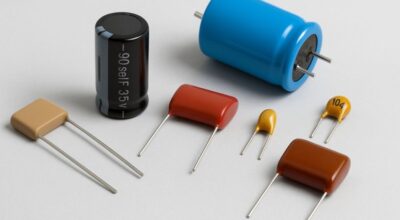

2. Основні типи конденсаторів
- Керамічні конденсатори — малі, дешеві, стабільні. Підходять для високочастотних схем. Недолік — обмежена місткість.
- Електролітичні конденсатори — великі місткості, використовуються у фільтрах живлення. Недоліки — високе ESR, полярність.
- Плівкові конденсатори — стабільні, довговічні, без полярності. Використовуються в аудіо й точних схемах.
- Танталові конденсатори — компактні, стабільні, але чутливі до перенапруги.
- Суперконденсатори — великі місткості для енергозапасу, обмежена напруга.
3. Як обрати конденсатор
Поради для правильного вибору:
- Вибирайте робочу напругу з запасом у 1,5–2 рази вище робочої.
- Для високих частот підходять керамічні або плівкові конденсатори.
- У схемах живлення використовуйте електролітичні великої місткості.
- Для стабільності сигналу — плівкові або NP0-керамічні.
- Комбінуйте типи: електролітичний + керамічний для фільтрації різних частот.
4. Застосування у схемах
- Блок живлення — електролітичні для згладжування, керамічні для шумоприглушення.
- Аудіо — плівкові для стабільності й мінімальних спотворень.
- Високочастотні ланцюги — керамічні малих місткостей.
- Таймери — стабільні плівкові або NP0-керамічні.
- Буферні схеми — суперконденсатори або великі електроліти.
5. Практичні поради
- Не перевищуйте номінальну напругу.
- Не забувайте про полярність в електролітичних конденсаторах.
- Слідкуйте за старінням і замінюйте через 3–5 років.
- У прототипах зручно мати набір конденсаторів різних типів і номіналів.
Підсумовуючи, знання про типи конденсаторів, їх характеристики та вибір для різних схем допоможе створити надійну та стабільну електроніку. Вибирайте якісні керамічні, електролітичні, плівкові або танталові конденсатори залежно від задачі.
